Inhalt  LASERN + SCHNEIDPLOTTEN Sie befinden sich im Kapitel 'Abbilden'

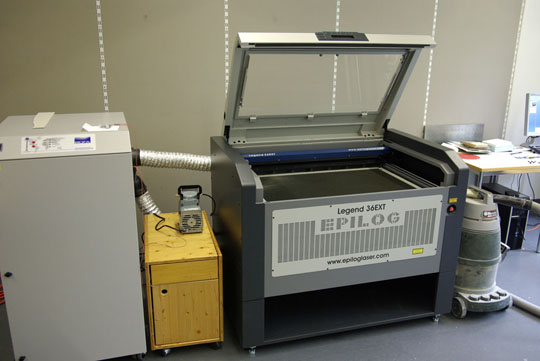

 Laser 		 Epilog Laser mit Absauganlage Hersteller
 Lasern  bedeutet das Material zu verbrennen. Es kann also alles "geschnitten" werden, was verbrennt oder schmilzt.
Ausgenommen sind Materialien, die beim Verbrennen giftige Dämpfe bilden wie PVC (Forex-Schaum, Säurebildung), MDF (starke Rauchentwicklung) und ähnliche. Die Leistung unseres Lasers reicht nicht, um Metalle zum Schmelzen zu bringen.
Das Material muss flach sein, da es nicht eingespannt wird: Es wird berührungslos verarbeitet.		 Teure Streifen!, 116KB Lasern
 Zeichnung  2D-Vektorzeichnung genügt, hergestellt in irgendeinem Programm. Formate: *.ai, *.cdr, *.pdf, *.svg, *.dwg, *.dxf, *.3dm, *.igs
  • Maximalmasse X=914.4 mm Y=609.6 mm
  • Nullpunkt oben links
  • Masse 1:1 zum Modell in Millimetern
  • Linien sind verbunden, nicht gruppiert
  • Vektorlinien = 0.025 mm / 0.085 pt oder Haarlinien werden geschnitten. Dickere Linien werden in ein Raster aufgelöst und graviert.
  • Keine Doppellinien (deckungsgleiche): Zeitverschwendung + Brandgefahr!
  • 1 Layer pro Arbeitsgang - übereinander!!
  • Wir drucken ab Rhino oder Corel Draw

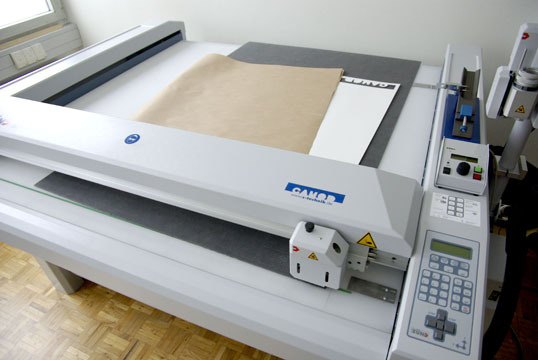

 Cutter  Zuend Schneidplotter Hersteller
 Cutten  Das Material muss hier mittels Vakuum festgehalten werden, da physische Kräfte darauf einwirken. Die Stücke müssen eine Mindestfläche von ca 20x30cm haben. Die Messer haben einen Schneidwinkel von ca 45 °Grad. Beim Schneiden von Innenwinkeln ergeben sich Überschneidungen in ca Materialdicke.
Ab Materialdicke von 2mm wird in mehreren Durchgängen geschnitten.
Die Schnittreihenfolge kann nicht beeinflusst werden, ausser durch Trennung der Arbeitsgänge durch Layer.
Drum Salamiregel beachten: Dünne Scheiben sind nur möglich durch kontinuierliches Abschneiden von grossen Stück und nicht durch stetiges halbieren!		 Bald ein Bild, KB Cutten
 Zeichnung  2D-Vektorzeichnung genügt, hergestellt in irgendeinem Programm. Format: *.dxf Release 12 (nicht:2012)
  • File nach Export überprüfen
  • Maximalmasse X=1150 mm Y=1250 mm
  • Nullpunkt oben links
  • Masse 1:1 zum Modell in Millimetern
  • Linien sind verbunden, nicht gruppiert
  • Keine Doppellinien (deckungsgleiche): Zeitverschwendung!
  • 1 Layer pro Arbeitsgang - übereinander!!
  • Wir drucken ab CAMOD
